Çocuklar İçin Elektronik "Dokunursan Yanarsın" Oyunu

Çocuklar için dokunursan yanarsın oyunu yapımı son derece basit, bistable (iki kararlı) multivibratör devresine dayanan bir devredir. Devrenin yapımında basit parçalar kullanılıyor ve çok ucuza maledilebiliyor.

GERKLİ MALZEMELER:

-Pil, 1 adet 9V veya 2 Adet AA 1,5V

-On/Off sürgülü Sviç

-Push buton,

-Pil yatağı ya da klipsi,

-Bağlantı kabloları,

-Delikli plaket,

-Herhangi bir tip NPN transistör 2 Adet

-Dirençler: 2 adet 100k, 2 adet 1k

-Renkli LEDler: Bir adet yeşil, bir adet kırmızı

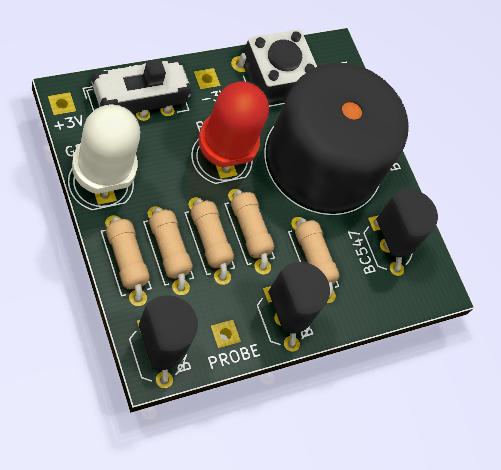

Yukarıda da yazdığım gibi devre bistable mulivibratörden müteşekkildir. Resimdeki gibi kuruluyor(teorik):

Animasyondan anlayacağınız gibi bistable multivibratörde transistörlerin Beyz-Emetör uçları birleştiğinde alternatif taraftaki transistör iletime geçmekte ve sürdüğü yükü (bu devrede LED) beslemektedir. Kıvrılmış tel, yeşil LED'i süren soldaki transistörün beyzine temas ederse, transistör "turn-off" olur ve diğer transistör iletime geçerek kırmızı LED'i yakar. Kırmızı LED, "Yandın" demektir. Oyuna tekrar başlamak için Reset push butonuna basıldığında bu kez sağdaki transistör "turn-off" olur ve tekrar yeşil LED yanar. Yeşil LED, oyun probu kıvrık tele dokunmadan geçene kadar yeşil yanar; yanlışlıkla dokundurulursa kırmızı yanar ve yandınız demektir. Sıradaki oyuncu oynar.

Buzzer, devrede şart değildir. Ben devreye uyguladığımda nedense çalışmadı. Sebebini buldum ve düzelttim. Resimlerine bakarak siz doğrusunu yapabilirsiniz.

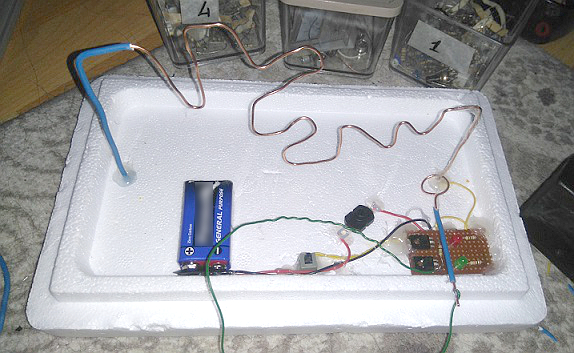

Devrede 9V pil kullandım, ancak şart değil. İki tane 1,5V kalem pil ile de çalıştırabilirsiniz. Burgulu oyun yolu için bakır bir tesistat teli bulmalısınız. Çocuğun çok fazla zorlanmadan oynayabileceği şekilde rassal kıvrımlar yaratın ve bir ucunu devrenin eksi hattına lehimleyin. Oyun prob'una gidecek kablo ise yeşil LED'i sürecek transistörün beyzine bağlanmalıdır. Arada direnç kullanmayın, gerek yok.
