Daha önce size şurada, LM317 entegresi ile sabit akım regülatörü devresi vermiştim. Aynı devre, formüldeki küçük bir değişiklik ile 78XX ile de yapılabiliyor. Bu yazımda size 7805 entegresi kullanarak nasıl sabit akım regülatörü yapabileceğinizi göstereceğim.
Resme dikkatle bakınız. Akım sınırlanmasında rol oynayan dirence Rs (Rsense, akım tesbit direnci) denir. Bu direncin değeri 7805 entegresinin 5V referans gerilimini çekmek istediğiniz akıma bölerek buluyorsunuz. Örnek olarak, bir devreyi besleyecek akımın 700mA'yı geçmemesini istiyorsunuz. 700mA, 0,7Amper demektir. O halde;
5V / 0,7 = 7,14. En yakın standart değer 7,2 Ohm'dur. Çekilen akım direnci fazla ısıtacağı için güç direnci bağlanmalıdır. 5Watt ila 10Watt kullanılması yerinde olur. Ayrıca önemlidir: 7805'in doruk akım sağlaması 1,5Amper'dir (sahte değilse). Bu nedenle 1Amperden fazla akım çekilmese daha iyi olur. Entegre bir soğutucu heatsink'e bağlanmalıdır.

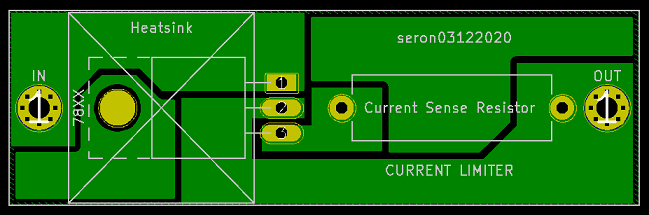

Baskı devre oluşturmak çok kolay olduğu için gerber paylaşmayacağım. Resimlere bakarak siz de yapabilirsiniz. Resimde gördüğünüz PCB'de giriş-çıkış terminali olarak pabuç ve vidayla kablo tutturmanız açısından geniş bağlantı holü bıraktım. Böylelikle daha rahat kullanılabilir.
İyi çalışmalar dilerim.
seron
basitelektronikprojeler.blogspot.com
