DIY ARDUINO MODÜLÜ: DUAL OPTO-RÖLE

Arduino, açıkkaynak bir donanımdır. Donanımın ve yardımcı donanımları olan modül ve shield'leri kendiniz yapabilir, kopyalayabilir, satabilirsiniz. Bugünlerde arduino modüllerinin hemen hemen hepsi uzakdoğu pazarından temin edilmektedir. Yurtiçi firmalar da buralardan tedarik ederek müşterilerine sunar. Fakat kendi arduino modüllerinizi kendiniz de yapabilirsiniz.

Bu yazımda sizlere, yol süresi beklemeden, navlun, kargo, vergi gibi masraflara katlanmadan kendi arduino modülünüzü yapmanız için gerber dosyası vereceğim. Bu modül, dual bir röle modülüdür ve röleler birer opto-kuplör ile sürülmektedir. Yapmak için SMD yerine THT montajlama tekniği kullanacağınız için nispeten daha rahat eder, elinizdeki basit imkanlarla yapabilirsiniz.

Devre şeması:

Devrede RY-VCC 'ler opto-kuplörlü tetikleme hattına ve rölelere bağlıdır. VCC'ler ise opto-kuplörün LED'ini besler. Diğer uçlar ise LOW sinyal uçları (IN1, IN2) ve ortak GND'lerdir.

Baskı görünümü:

PCB, yazının başında orjinalini gördüğünüzün hemen hemen aynısıdır; THT olması dışında. Bir de VCC hatları birleşik değildir. Bunun dışında gayet işinizi görecektir.

3D görünümü:

Nerelerde kullanılır:

-8051 mikro işlemci uygulamaları

-AVR uygulamaları

-Bazı/birçok PIC uygulamaları

-DSP uygulamaları

-ARM uygulamaları

-MSP430

-TTL logic uygulamaları ve daha fazlası...

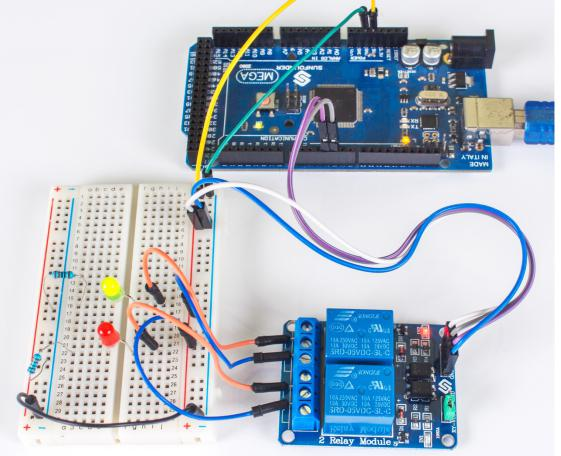

Örnek Bir Uygulama:

Röle kartının Arduino ATMEGA2560 ile kontrolü.

Baskıya hazır gerber dosyasını BURADAN İNDİRİN.
(DİKKAT! Lütfen orjinal devre ile görselleri karşılaştırarak doğrulayın. Olası hataların farkında olun.)

Konu içerisinde anlattığım ürünün kaynak sitesi:
http://wiki.sunfounder.cc/index.php?title=2_Channel_5V_Relay_Module

İyi çalışmalar.
