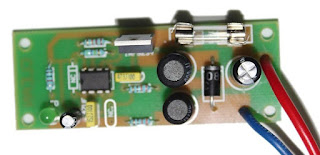

Bu yazımda sizlere piyasada çeşitli sitelerde satılan 555'li akü desülfatör devresinin şemasını ve baskı şemasını gerber olarak paylaşacağım. İsterseniz basıp yapın.
Devre Şeması:

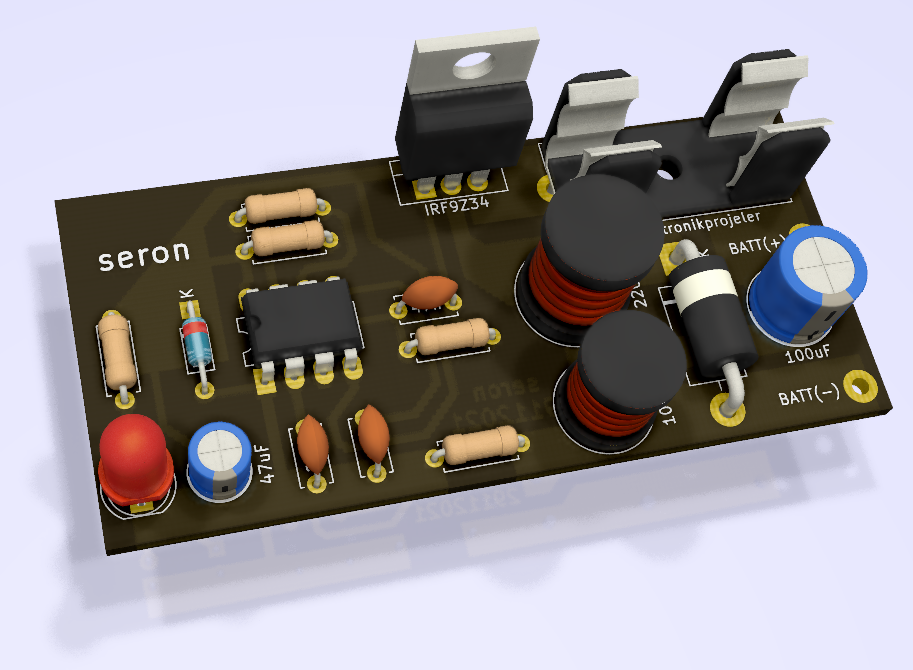

KiCAD'da baskı şeması görünümü:
Desülfatör devrelerinin hemen hepsinin çalışma prensibi aynıdır: Aküye belli bir frekansta darbeler uygulamak. Bu darbeler düşük gerilim yüksek akım şeklinde uygulanabildiği gibi, yüksek gerilim düşük akım şeklinde de olabilir. Yukarıdaki devrede aküden elde edilen güç, NE555 osilatör entegresince arada IRF9Z34 P kanal MOSFET ile titreştirilerek bobinler sürülmekte, bobinlerde indüklenen yüksek gerilim aküye geri tepilmektedir. Yani frekans, "yüksek voltaj, düşük akım" mantığıyla uygulanmaktadır.
Bu desülfatör devresi, aküyü şarj etme özelliğine değil, deşarj etme özelliğine dayanan bir tür desülfatördür. Aküye doğrudan bağlandığında kutup başlarından beslenirken bir yandan da uçlarını hızla yüksek gerilim palsları uygular. Bazı desülfatörler de "şarj cihazı" mantığıyla çalışır.
Ürünün inceleme videosu:
Adam Welch Kanalına teşekkürler.
* * *
Devrenin baskı şeması gerber olarak kaydedilmiştir. BURADAN İNDİRİN.
İyi çalışmalar dilerim.
