Bu yazımda size karanlık olunca kendiliğinden lamba yaktıran devre paylaşacağım. Devre analog bir devre, yani programlama vs. gerekmiyor. Ayrıca parçaları çok ucuz. Devrenin yapımı için gereken parçaları parçacılardan ya da internet üzerindeki tedarikçilerden satın alabilirsiniz.

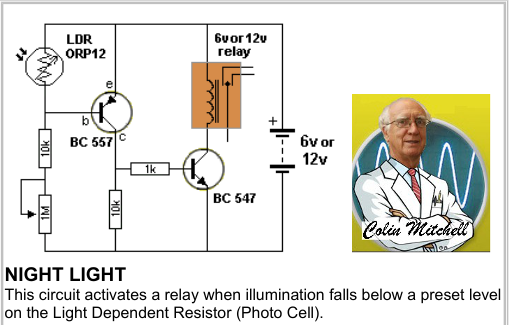

Devre talkingelectronics sitesinin sahibi Colin Mitchell tarafından çizilmiş. Çalışma prensibi kolaydır. Eksi gerilim ile iletime geçen PNP transistörü BC557, ışık varken yalıtımdadır; çünkü LDR, üzerine ışık düştüğünden fazla akım geçirir ve transistörün Beyzini artı gerilime boğar. BC557, bir NPN transistör olan BC547'nin Beyzini kontrol etmektedir. Şayet iletime geçmezse BC547 de iletime geçmez. Vakit akşama doğru hava karardıkça LDR'nin direnci büyümeye ve BC557'nin beyzini artı gerilim ile polarize edememeye başlar. Bu, 557'nin azar azar iletime geçmesine neden olur. Ancak oluşan akım, henüz BC547'ye röleyi sürdürecek kadar güçlü değildir. Yeteri kadar karanlık olduğunda NPN transistörü yeterli eksi (-) polarmayı aldığı için 547'nin Beyzine daha yüksek polarma verir ve Röle aniden durum değiştirir. Bu, röle kontaklarına bağlı lamba'nın yanmasına neden olur. Sabaha karşı ise bu olayın tam tersi olur.

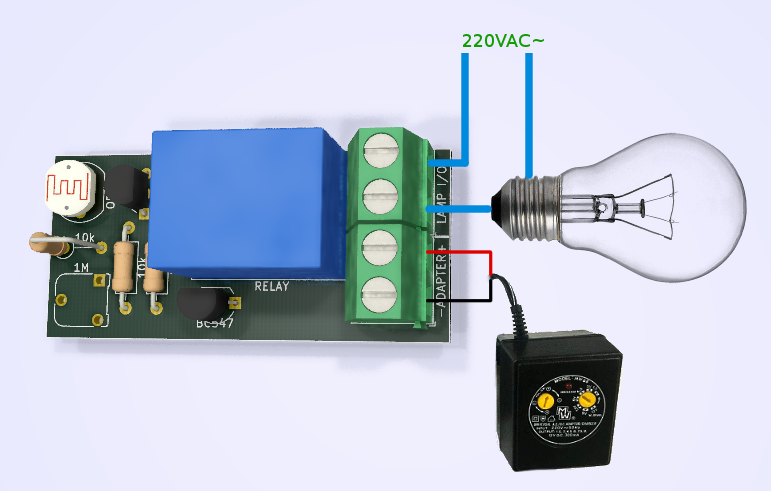

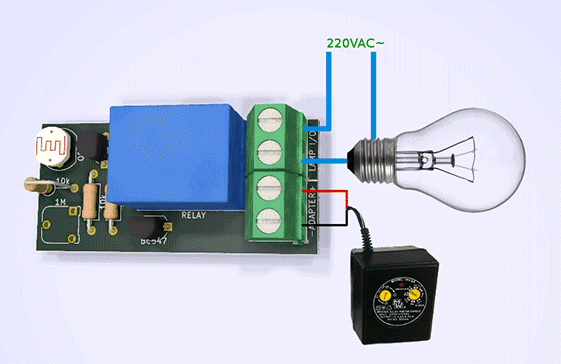

Devreyi KiCAD ortamında oluşturdum ve gerber çıktısı aldım isterseniz indirebilirsiniz.
