ÇOK BASİT KISADEVRE KORUMA RÖLESİ

kısa devre koruması
Cihazları kısa devreden korumak için çeşitli yöntemler ve devreler var. Sigorta, akım sınırlama devresi, transistör ve mosfetlerle kurulan kısa devre güç kesici devreler buna örnek. Bu yazımda size UstaTV kanalında gördüğüm basit bir kısa devre koruma rölesinin devre şemasını gösterip baskı için gerber ve PDF paylaşacağım.

Önce videoyu izleyelim mi? Dilerseniz yazıya devam edebilirsiniz.
UstaTV kanalına teşekkürler. Bu kanala abone olun ve takip edin. Son derece eğitici ve faydalı içerikler üretiyorlar.

DEVRE ŞEMASI:
Röleli kısa devre koruması, kısa devre koruma devresi, kısa devre koruması, short circuit protector
Devre şemasında videodaki orjinalinden farklı olarak + ve - hatlar yer değiştirmiştir. Ancak farketmez. Güç, "+V in" konnektöründen giriş yapar. Ancak rölenin dili (common, hareketli kontak) NC(normalde kapalı) konumda olduğundan röle bobini enerjilenmemektedir. Bu esnada kırmızı LED (Fault) parlayarak birşeylerin ters gittiğini bildirir. "On" butonuna basıldığında röle bobinine anlık olarak güç uygulanır. Bobin enerjilenince hareketli kontağını NC konumdan NO (normalde açık) kontağa alır. Bu, butonu bıraktıktan sonra da bobinin kendisini beslemesi anlamına gelir. Common ucunun NO kontağına geçmesiyle çıkışa (+Vout ve -Vout) güç yolu açılmış olur. Çıkıştaki aygıt/yük beslenmektedir. Ola ki aygıtta ya da aygıtı besleyen kablolarda bir kısa devre durumu olursa, röle bobinini besleyen voltaj aniden çöker ve bobin Common hareketli kontağının NO'dan NC'ye salarak çıkış gücünün kesilmesine, ayrıca rölenin enerjisiz kalarak OFF konumda kalmasına neden olur. Böylelikle tehlike anında güç otomatik kesilmiş, güç kaynağı ve kablolar korunmuş olunur.
kısa devre koruması, röleli kısa devre koruma devresi, otomatik kısa devre kesici

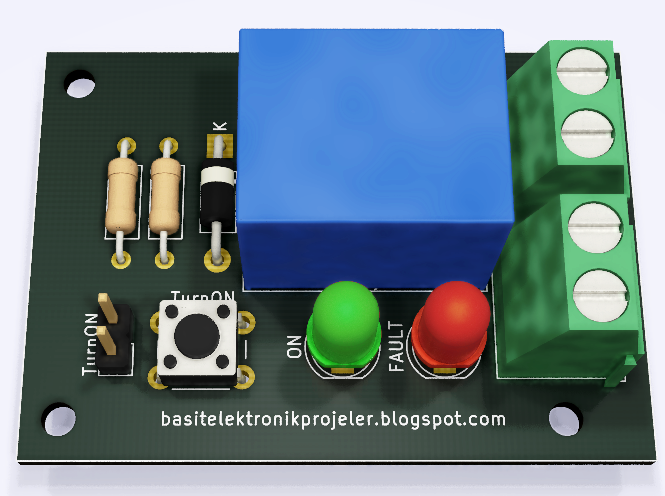

PCB ŞEMASI:
Röleli kısa devre koruması, kısa devre koruma devresi, kısa devre koruması, short circuit protector
Kısa devre koruma rölesi, röleli kısa devre koruma

Basit Kısadevre koruma rölesinin baskı PDF'leri ve Gerber dosyalarını >>BURADAN İNDİRİN<<

İyi çalışmalar dilerim.
