TARAMALI TÜFEK SESİ - MACHİNE GUN EFEKT DEVRESİ

Merhabalar, hoşgeldiniz.

Bu yazıda sizlere, çocuklar için yapıp oyuncak tüfeklerin içinde kullanabileceğiniz bir devre paylaşacağım. Devremize güç verildiğinde hoparlörden yaylım ateşi açan tüfek sesi veriyor. Daha basit, sadece iki transistör ile yapılmış bir devre şurada.

Devrenin yapısı ve çalışma prensibi son derece basit olduğundan, başlangıç seviyesinde bir hobist dahi rahatlıkla kurup çalıştırabilir. Devre elemanlarını temin etmek çok basit ve çok ucuz. Ayrıca devre kartı da size vereceğim PCB şeması sayesinde son derece küçük olduğundan, bir oyuncak tüfeğin içine rahatça yerleştirilebilir.

Aslında çocuklara oyuncak olarak "silah" vermek ne kadar doğru, orası tartışılır; ben şahsi düşüncemi paylaşmayacağım. Ama sakınca görmeyen bir bireyseniz, bu devre çocuğunuzu sevindirecektir.

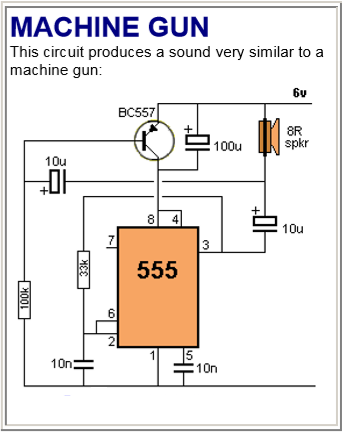

Devre'nin kalbi NE555 entegresidir. Oluşturulmuş bu yapı, hoparlöre "TATATATATATATA!" diye darbe sinyali uygulayacaktır. Uygulanan sinyal ise insan kulağına makineli tüfek sesi gibi gelecektir. Devre şemasında 6V pil girişi gösterilmiştir. Ancak 6V elde etmek için 4 adet kalem pil kullanmanız gerekir. Bu da devreyi hantal kılar. Dolasısıyla bende devreyi PCB'ye aktarırken 6V değil de 9V yassı kumanda piline göre işaretledim.

Devrenin PCB'si aşağıda görülmektedir:

Hareketli resimde de gördüğünüz gibi, devre yapı olarak basit. Sol taraftaki köşelerden pilin artı ve eksisini vereceksiniz. Sağ taraftaki köşelere de oyuncak hoparlörü lehimleyeceksiniz.

Resimdeki oyuncak hoparlöründen bulamazsanız, standart küçük 4Ohm-0,5watt hoparlör de kullanmayı deneyebilirsiniz ancak; bu hoparlör yapı olarak tüfeğin içine sığmayabilir. Bu nedenle dakota gibi malzemeler kullanarak kendi tüfek tasarımınızı yapıyorsanız, öyle olur.

Devremizin baskı şemasını en altta paylaşıyorum, beğendiyseniz tıklayıp indirin. Umarım işinize yarar bir paylaşım olmuştur. Takipte kalın!

İyi çalışmalar dilerim.
